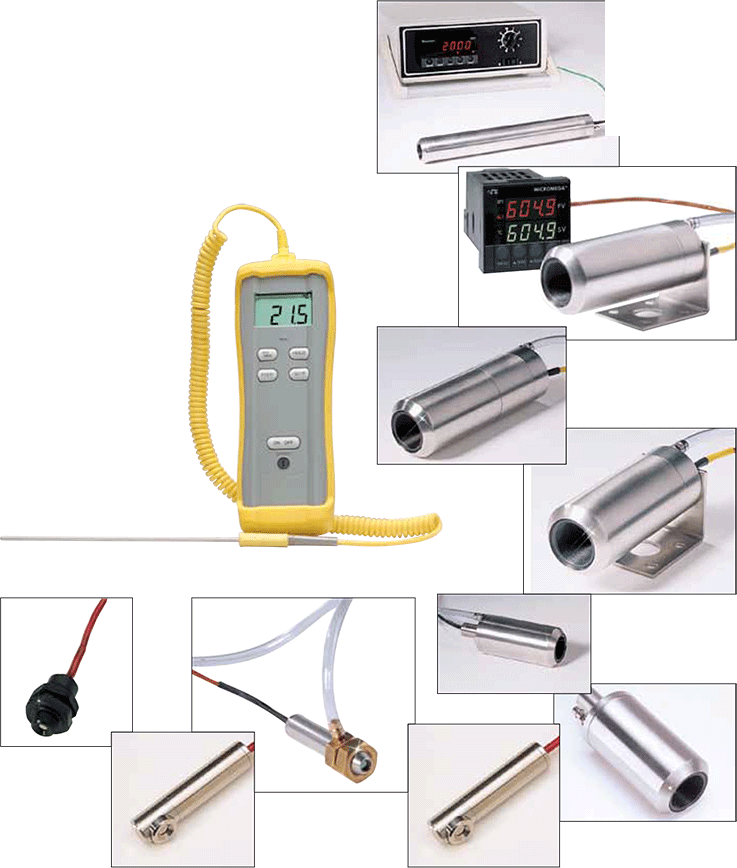

紅外熱電偶，
擴大的溫度范圍
在規定溫度范圍，紅外熱電偶可與大多數熱電偶儀表或 控制器配合使用。例如，OS36-J-50F在-18 ~ 27°C (0 ~ 80°F)范圍內的精度為2%。
下表給出了一系列方程式，利用這些方程式可通過測量 紅外熱電偶(IR-TC)的輸出電壓計算測量溫度。如果需 要，可在任何已知恒定溫度，例如25°C (77°F)，設 定冷端(CJ)校正。如果CJ溫度未知且不穩定，建議您 使用OMEGA CJ連接設備，如TRC IIIA或CJ-K。這樣 將把溫度校準到0°C (32°F)，并且可以使用標準電壓表而 不必另外進行冷端補償。那樣，CJT便可以在下面的多 項式表中省略。
OS36、37和38紅外熱電偶的信號輸出多項式表
TT = A·(mV)6 + B·(mV)5 + C·(mV)4 + D·(mV)3 + E·(mV)2 + F·(mV) + CJT
A |
B |
C |
D |
E |
F |
|
| OS36-J-50F/10C | -6.14473E-09 | 2.08199E-06 | -2.72953E-04 | 1.75317E-02 | -5.84883E-01 | 1.53003E+01 |
| OS36-J-80F/27C | -2.83996E-08 | 7.41635E-06 | -7.54046E-04 | 3.79224E-02 | -1.00406E+00 | 2.06592E+01 |
| OS36-J-140F/60C | -4.31591E-08 | 1.06077E-05 | -1.01002E-03 | 4.72155E-02 | -1.14872E+00 | 2.20397E+01 |
| OS36-J-180F/90C | -7.03138E-08 | 1.59337E-05 | -1.39844E-03 | 6.02655E-02 | -1.35167E+00 | 2.39075E+01 |
| OS36-J-240F/120C | -1.05707E-07 | 2.23776E-05 | -1.83521E-03 | 7.38926E-02 | -1.54843E+00 | 2.55885E+01 |
| OS36-J-280F/140C | -1.89514E-07 | 3.63996E-05 | -2.70839E-03 | 9.89395E-02 | -1.88106E+00 | 2.82034E+01 |
| OS36-J-340F/170C | -2.99852E-07 | 5.33519E-05 | -3.67751E-03 | 1.24452E-01 | -2.19192E+00 | 3.04447E+01 |
| OS36-J-440F/220C | -5.20472E-07 | 8.44263E-05 | -5.30444E-03 | 1.63572E-01 | -2.62438E+00 | 3.31770E+01 |
| OS36-K-50F/10C | -1.59875E-08 | 4.63673E-06 | -5.20959E-04 | 2.87368E-02 | -8.24991E-01 | 1.86777E+01 |
| OS36-K-80F/27C | -6.09875E-08 | 1.41502E-05 | -1.27187E-03 | 5.61266E-02 | -1.28905E+00 | 2.33472E+01 |
| OS36-K-140F/60C | -1.42546E-07 | 2.87094E-05 | -2.24003E-03 | 8.58077E-02 | -1.71070E+00 | 2.68960E+01 |
| OS36-K-180F/90C | -3.22615E-07 | 5.67063E-05 | -3.86135E-03 | 1.29089E-01 | -2.24604E+00 | 3.08183E+01 |
| OS36-K-240F/120C | -5.08511E-07 | 8.28536E-05 | -5.22978E-03 | 1.62069E-01 | -2.61390E+00 | 3.32464E+01 |
| OS36-K-280F/140C | -9.34497E-07 | 1.37576E-04 | -7.84637E-03 | 2.19704E-01 | -3.20171E+00 | 3.67952E+01 |
| OS36-K-340F/170C | -1.62369E-06 | 2.18012E-04 | -1.13401E-02 | 2.89601E-01 | -3.84908E+00 | 4.03439E+01 |
| OS36-K-440F/220C | -2.90564E-06 | 3.54076E-04 | -1.67152E-02 | 3.87409E-01 | -4.67308E+00 | 4.44530E+01 |
| OS37-K | -7.13085E-08 | 2.30925E-05 | -2.88585E-03 | 1.75033E-01 | -5.35670E+00 | 8.58605E+01 |
| OS38-K | -2.17588E+04 | 7.42505E+04 | -9.73319E+04 | 6.14482E+04 | -1.92711E+04 | 2.97242E+03 |
| OS38-K | -3.01228E-08 | 9.50466E-06 | -1.17636E-03 | 7.27752E-02 | -2.41603E+00 | 4.88735E+01 |
| OS38-k 備選：冪律擬合=298.0514(mV)0 2864 | ||||||
| 最大值范圍 | 最小值范圍 | 測試條件 | |||||
mV |
TT |
mV |
TT |
mV |
TT |
CJT |
|
| OS36-J-50F/10C | 70 | 466 | -4 | -47 | 5 | 89 | 25 |
| OS36-J-80F/27C | 70 | 577 | -3 | -47 | 5 | 107 | 25 |
| OS36-J-140F/60C | 70 | 634 | -3 | -47 | 5 | 112 | 25 |
| OS36-J-180F/90C | 70 | 674 | -3 | -47 | 5 | 5 | 117 |
| OS36-J-240F/120C | 65 | 671 | -2 | -46 | 5 | 122 | 25 |
| OS36-J-280F/140C | 60 | 678 | -2 | -47 | 5 | 130 | 25 |
| OS36-J-340F/170C | 55 | 674 | -2 | -46 | 5 | 136 | 25 |
| OS36-J-440F/220C | 50 | 667 | -2 | -49 | 5 | 143 | 25 |
| OS36-K-50F/10C | 70 | 551 | -3 | -47 | 5 | 101 | 25 |
| OS36-K-80F/27C | 70 | 664 | -3 | -45 | 5 | 116 | 25 |
| OS36-K-140F/60C | 65 | 685 | -2 | -47 | 5 | 126 | 25 |
| OS36-K-180F/90C | 55 | 678 | -2 | -47 | 5 | 137 | 25 |
| OS36-K-240F/120C | 50 | 671 | -2 | -49 | 5 | 143 | 25 |
| OS36-K-280F/140C | 45 | 670 | -2 | -48 | 5 | 152 | 25 |
| OS36-K-340F/170C | 45 | 681 | -2 | -45 | 5 | 160 | 25 |
| OS36-K-440F/220C | 40 | 685 | -1 | -48 | 5 | 169 | 25 |
| OS37-K | 70 | 957 | 0 | 0 | 5 | 341 | 25 |
| OS38-K | 1 | 334 | 0 | 0 | 1 | 334 | 25 |
| OS38-K | 80 | 1035 | 1 | 309 | 80 | 1035 | 262 |
| OS38-K | |||||||
| OS38xxx-K冪律 | 80 | 1046 | 0 | 0 | 5 | 473 | 25 |
|
注：
TT = 目標溫度
CJT = 通過輸入設備（控制器、指示器、PLC等）提供的輸入下的冷端溫度。對于大部分多項式，此處假定 受控恒定溫度為25?C?？梢愿脑摐囟?。 mV = 紅外熱電偶產生的信號，以毫伏為單位 所有溫度均采用?C。 除OS38外所有型號的假定目標發射率是0.9，OS38的假定發射率為0.2。 經Exergen Corporation許可轉載。 |
|||||||
