無超時限制的可編程
定時器/控制器

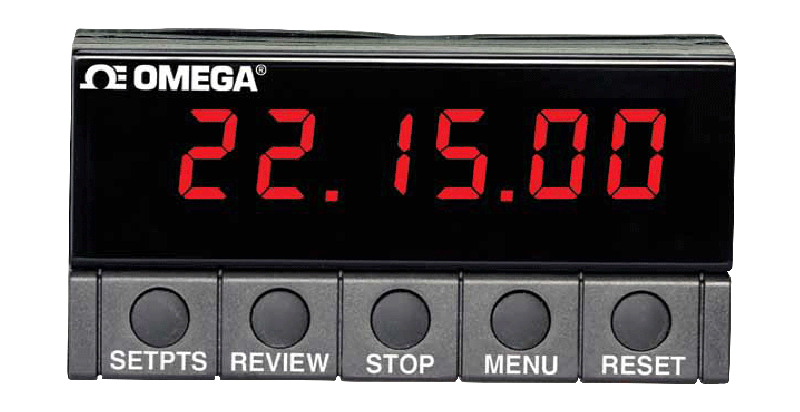

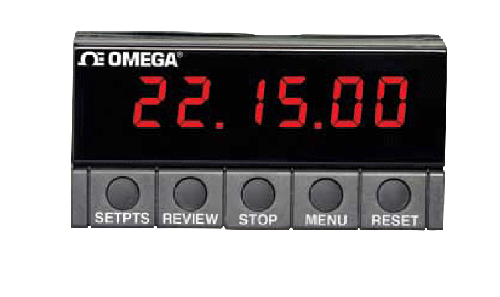

圖 1：PTC41定時器/控制器

PTC41型精密時鐘/定時器、控制器 將許多專用儀表的功能整合到一種多 用途設計中。見圖1。這種通用、經 濟、可編程定時器/控制器可完成各 種等級的任務，從復雜模式中的可變 循環定時到基本的秒表和復位操作。

定時模式和型式幾乎是無限的，四個 獨立控制的輸出可以輕松地通過前面 板按鍵或遠程串行接口編程。用一根 公用總線連接到其它DP41系列測試 儀器時，PTC41定時器/控制器能夠 請求來自所有儀表的讀數，并將數據 記錄在公用打印機上。

特殊功能

這種精密儀器的功能允許通過簡單的 編程和過程監視實現多種定時模式。 有四種獨立輸出，八個可編程設定值 和五個受控輸出模式，可實現廣泛的 負載控制模式組合。對于常用的定時 序列，儀器最多可以儲存64個預置模 式。可以按短至0.01秒或長達24小時 的間隔對操作進行定時，并可將任何 循環重復多達百萬次。儀表可配置使 用八種內置時基中的任一種（如日歷 或一小時的分辨率）。

在儀表工作時，用戶可在任何時間查 看設置和定時配置。按下面板上的 REVIEW（查看）按鍵或激活遠程串 行接口，此功能將顯示定時序列，并 不打擾定時功能。

如果電力中斷，基于微處理器的非易 失性存儲器會保存定時器的所有設 置。如果需要保存雙歷，有備用電池 可供選擇。

編程簡單化

PTC41可從面板上完全編程，也可 以通過一個RS-232或RS-485串行接 口遠程編程。面板編程用五個按鍵實 現。六位字母數字LED顯示屏上的關 鍵字（如START(開始)、TIMSET(時 間設置)、UNITS(單位)、ELAPSE (已用時間)）為編程人員提供提示。

遠程編程選項有四十多個指令，可用 一臺個人計算機或工作站實現完全控 制。編程和定時狀態被反饋到個人計 算機，以進行程序驗證。遠程編程功 能配置自有指令軟件。

自動數據記錄

PTC41在控制器模式中有一項獨有 的功能。使用這種儀表作為定時器/ 控制器，最多可將32個配備RS-485 串行接口板的DP41系列儀器（如電 壓表、溫度指示器、批控制器）用總 線連接在一起。它可以輪詢總線上的 所有儀表，并請求來自所有裝置的讀 數。然后指示同樣位于總線上的一臺 RS-485打印機記錄這些讀數，可以 選擇帶或不帶時間和日期戳記。 可以編程PTC41以最長11天的間隔 監視遠程裝置。圖2是使用PTC41連 接三臺DP41儀器和一臺打印機的典 型配置。

管理所有時間問題

這種儀表的靈活定時和輸出負載控制 提供了管理所有定時問題所需的工 具。典型應用有壽命測試、燒機、可 靠性評估、過程控制、重復循環定 時等。

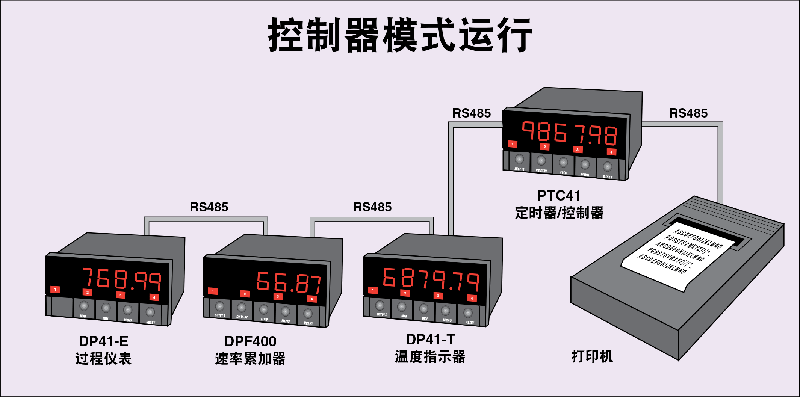

圖2 PTC41連接到三臺DP41儀表和一臺打印機的典型配置。

示例1 :間斷燒機的時間和控制，在 此過程中要給產品通電10秒鐘，然后 斷電50秒鐘，過程循環10,000次， 每小時記錄一次電壓讀數。

示例2 :同時進行的四個生產過程的 時間和控制，每個過程要求不同的啟 停定序，在每個過程中用一個警報來 指示關鍵步驟。

示例3 :出于安全原因控制工廠中一 組門的開關時間段。

示例4 :記錄來自五個無人值守測試 儀表的讀數，每天記錄一次，重復此 過程十天。

適應性強的設計

六位14段紅色或綠色LED顯示屏以 100%和50%的亮度級運行。其他 指示燈顯示報警設置、AM/PM參 考和定時器狀態。時鐘時基從50或 60Hz線路頻率和在0 ~ +60°C (+32 ~ +140°F)的整個工作溫度范圍上精 度為±50 PPM的內部晶體振蕩器獲 得。AC電源為115V或230V ±10 %， 最大功耗為9W。

UL認證的聚碳酸酯外殼尺寸為48 （高） x 96（寬） x 149（厚）mm (1.89 x 3.78 x 5.86”)。

全功能儀器

PTC41是一種能夠定時、控制和指 示數據日志記錄的全功能儀器。這 種經濟型儀器中包含的功能和特性 通常要整合多種不同的儀表才能實 現。PTC41有面板安裝和臺式配置兩 種型號，是自動測試、操作和過程控 制的“多合一”解決方案。
