實用溫度測量*

合成燃料研究、太陽能轉換和新發動機開發是應對我 們?nèi)找鏈p少的自然資源狀態僅有的少數幾個迅速發展的 學科。隨著所有行業把新重點放在能效上，基本的溫度 測量呈現出更高的重要性。本應用說明的目的是探索更 常見的溫度監測技術并介紹提高其精度的過程。

我們將重點介紹以下四種最常見的溫度傳感器：熱電 偶、RTD、熱敏電阻和集成電路傳感器。盡管熱電偶已 得到廣泛應用，但卻常被誤用。因此，我們將主要集中 介紹熱電偶測量技術。

附錄A包含了熱電偶的經驗定律，這是本文中使用的 所有推導結論的基礎所在。如果讀者想要更深入地討論 熱電偶理論，請閱讀參考文獻中的參考資料17。

對于使用特定熱電偶應用的人員，附錄B可幫助他們 選擇最佳類型的熱電偶。

在本應用說明中，我們將重點強調傳感器布置、信號 調節和儀器的實用考慮因素。

早期測量設備 - 伽利略在約1592年前后發明了溫度 計。^{1, 2, 3}他在開口的容器中裝滿有色酒精，并懸掛一個喉 部狹長的玻璃管，管頂部是一個空心球。加熱后，球體 中的空氣膨脹并通過液體冒出氣泡。冷卻球體會導致液 體在管中向上移動。1然后，可通過標注液體在管內的位 置觀察球體的溫度波動。這一“倒置”的溫度計只是一 個簡劣的指示器，因?yàn)橐何粫?huì)隨大氣壓力變化并且玻璃 管沒有刻度。隨著佛羅倫薩溫度計的發展，納入了密封 結構和刻度尺，溫度測量的精度有了巨大提高。

在隨后的幾十年里，人們構思了許多種溫標，所有這 些都基于兩個或更多固定點。但其中一種溫標直到18世

紀早期才得到公認，當時荷蘭的儀器制造商華倫海特 制作出了精確并且可重復的水銀溫度計。對于華氏溫 標的低端固定點，華倫使用了冰水和鹽（或氯化銨） 的混合物。這是他能夠重現的最低溫度，并且他將其 標記為“零度”。對于華氏溫標的高端，他選擇了人 體血液溫度并將其標為96度。

為什么是96度而不是100度？這是因?yàn)樵缙诘目潭?被分成十二等份。而華倫顯然為了努力追求更高的分 辨率，而將華氏溫標分成24等份、48等份乃至最終的 96等份。

華氏溫標得到普及主要是因?yàn)槿A氏制造溫度計的可 重復性和質量。

約1742年，安德斯攝爾修斯提出將冰的融點和水的 沸點用作溫標的兩個基準。攝爾修斯選擇將零度作為 沸點而將100度作為融點。后來，這兩個端點被顛倒過 來，百分度溫標就這樣誕生了。1948年，該溫標正式 更名為攝氏溫標。

19世紀早期，威廉湯姆森（開爾文男爵）根據理想 氣體的膨脹系數制定了通用的熱力學溫標。開爾文確 立了絕對零度的概念，開氏溫標仍然是現代溫度測量 的標準。

四種現代溫標的轉換公式如下： ?C = 5/9 (?F - 32) ?F= 9/5 ?C + 32
K = ?C + 273.15 ?R= ?F + 459.67

蘭金溫標(?R)僅僅是開氏溫標的等效溫標，以熱力學 領域早期的先驅W.J.M.蘭金的名字命名。

我們可以建立電壓分配器而無法建立分溫器，我們不 能像以增加長度來測量距離那樣增加溫度。我們必須依 賴通過物理現象確定的溫度，這些溫度易于觀察且本質 不變。國際實用溫標(IPTS)就是基于此類現象。1968年 修訂版確定了十一項基準溫度。

由于這些固定的溫度只能用作基準，因此我們必須使 用儀器在這些溫度之間插補。但在這些溫度之間精確插 補可能需要一些相當特異的傳感器，其中許多傳感器太 過復雜或昂貴而無法在實際情況中使用。我們將只討論 以下四種最常見的溫度傳感器：熱電偶、電阻式溫度檢 測器(RTD)、熱敏電阻和集成電路傳感器。

當由不同金屬組成的兩根電線兩端項鏈并且對其中一 端進行加熱時，熱電電路中會有連續的電流流動。托馬 斯塞貝克在1821年發現了這一現象。

如果此電路在中央斷開，則凈開路電壓（塞貝克電 壓）是連接點溫度和兩種金屬成分的函數。

所有不同的金屬都展示出這種效應。兩種金屬的最常 見組合如該應用說明的附錄B所示，并且列出了它們的 重要特性。對于小的溫度變化，塞貝克電壓與溫度成線 性比例。 ΔeAB = αΔT
其中塞貝克系數α是比例常數。

測量熱電偶電壓–我們無法直接測量塞貝克電壓，因?yàn)?我們必須首先將電壓表連接到熱電偶，然后電壓表會自 己創建一個新的熱電電路。

讓我們將電壓表跨接到銅-康銅（T型）熱電偶并查看 電壓輸出：

等效電路 使用DVM測量連接點電壓 圖4

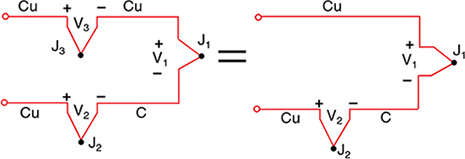

我們希望電壓表只讀V1，但我們已通過連接電壓表嘗 試測量連接點J₁的輸出，創建了兩個更具金屬性的連接 點：J₂和J₃。由于J₃是銅-銅連接點，因此它不會建立熱 電動勢(V3 = 0)，但J₂是銅-康銅連接點，將會添加一個相 對于V1的電動勢(V2)。產生的電壓表讀數V將與J₁和J₂間 溫差成正比。這就是說，我們只有在確定J₂的溫度之后 才能確定J₁處的溫度。

確定J₂溫度的方式之一是以物理方式將連接點放入冰 槽中，強制使其溫度成為0?C并確定J₂作為參比端。由于 兩個電壓表端子連接點現在為銅-銅，因此不會產生熱電 動勢并且電壓表上的讀數V與J₁和J₂間的溫差成正比。

現在，電壓表讀數為（見圖5）： V = (V₁ - V₂) ? α(t_J1 t_J2)

如果我們以攝氏度指定TJ₁，則： T_J1 (?C) + 273.15 = t_J1

則V變?yōu)椋? V = V₁ - V₂ = α [(T_J1 + 273.15) - (T_J2 + 273.15)]
= (T_J1 - T_J2) = (T_J1 - 0)
V = T_J1

我們使用這一延伸的推導重點強調冰槽連接點的輸出 V2并非零伏。它是絕對溫度的函數。

通過添加冰點參比端的電壓，我們現在將讀數V參照 0?C。由于冰點溫度可以精確控制，因此該方法非常精 確。（美國）國家標準局(NBS)使用冰點作為其熱電偶 表的基本基準點，因此我們現在可以查看NBS表并直接 從電壓V轉換為溫度TJ₁。

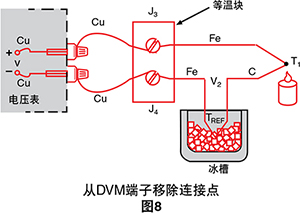

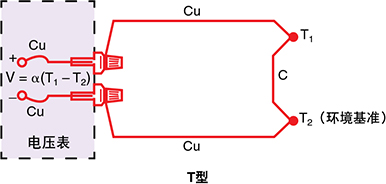

圖5所示的銅-康銅熱電偶是一個獨特的示例，因?yàn)?銅線和電壓表端子使用的是相同的金屬。讓我們使用 鐵-康銅（J型）熱電偶取代銅-康銅熱電偶。鐵線（圖6） 增加了電路中不同金屬連接點的數量，因?yàn)閮蓚€(gè)電壓表 端子都變成了Cu-Fe熱電偶連接點。

如果兩個前面板端子溫度不同，將會出現錯誤。要進 行更精確的測量，應延長電壓表銅導線以便銅-鐵連接點 位于等溫（相同溫度）塊上：偶連接點。

等溫塊是電絕緣體，但確實是良好的熱導體，它用于 使J₃和J4保持相同的溫度。絕對塊溫度并不重要，因?yàn)?兩個Cu-Fe連接點的作用是相反的。我們?nèi)缘玫饺缦陆Y(jié)果 V = α (T₁ - T_REF)

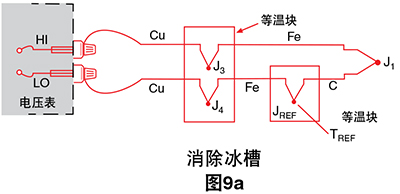

讓我們將冰槽替換成其他等溫塊

新塊處于基準溫度T_REF，并且由于J₃和J4仍處于相同溫 度，我們可以再次顯示 V = α (T1-T_REF)

這仍然是一個非常不方便的電路，因?yàn)槲覀儽仨氝B接 兩個熱電偶。讓我們將Cu-Fe連接點(J4)和Fe-C連接點(JREF)合并，消除負極(LO)導線中多余的Fe線。

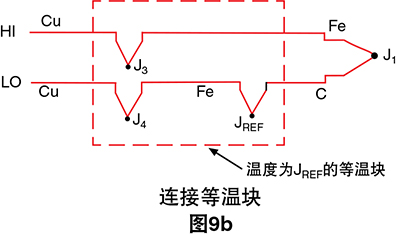

我們可以通過首次連接兩個恒溫快（圖9b）來實現這 項操作。

我們沒有更改輸出電壓V。它仍然是 V = α (TJ₁ - TJREF )

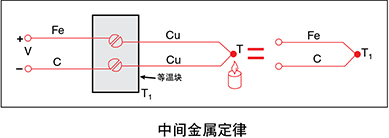

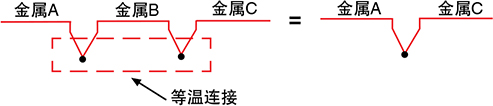

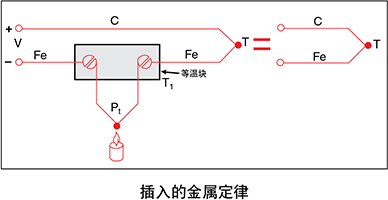

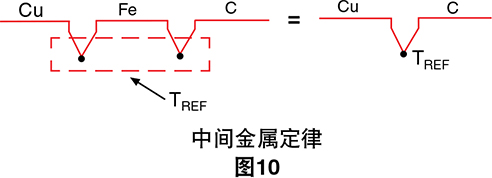

現在，我們將調用中間金屬定律（請參閱附錄A）來 消除額外的連接點。這一經驗“定律”表明，在熱電偶 連接點的兩種不同金屬之間插入第三種金屬將不會影響 輸出電壓，只要附加的金屬形成的兩個連接點處于相同 的溫度：

因此，圖9B中的低電平導線： 變?yōu)椋?

這是一個非常有用的結論，因?yàn)樗耆薒O導線 中對鐵線(Fe)的需要： 同樣，V = α (TJ₁ - T_REF)，其中α是Fe-

C熱電偶的塞貝 克系數。

連接點J₃和J4代替冰槽。這兩個連接點現在成為 參比端。

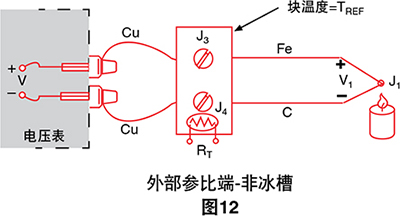

現在，我們可以繼續下一邏輯步驟：直接測量等溫塊（參比端）的溫度并使用該信息計算未知溫度TJ₁

熱敏電阻（其電阻RT是溫度的函數）為我們提供了測 量參比端絕對溫度的一種方式。由于等溫塊的設計，連 接點J₃和J4以及熱敏電阻全部假設為相同溫度。通過計 算機控制的數字萬用表，我們只需：

1. 測量RT以確定T_REF，然后將T_REF轉換為其等效 參比端電壓V_REF
2. 測量V后加上V_REF得出V₁，然后將V₁轉換為溫 度T_J1。

此過程稱為軟件補償，因?yàn)樗揽坑?jì)算機軟件來補償 參比端的影響。該等溫接線盒溫度傳感器可以是具有與 絕對溫度成正比特性的任何設備：RTD、熱敏電阻或集 成電路傳感器。

詢問以下問題似乎符合邏輯：如果我們已經擁有測量 絕對溫度的設備（如RTD或熱敏電阻），為什么我們要 自尋麻煩而使用需要參比端的熱電偶？此問題最重要的 唯一答案是熱敏電阻、RTD和集成電路傳感器僅在特定 的溫度范圍內有用。另一方面來說，熱電偶可用于廣泛 的溫度范圍，并且已針對各種大氣環境進行了優化。它 們比熱敏電阻耐用得多，事實證明，熱電偶通常焊接到 金屬部件或用螺釘夾緊。它們可以通過釬焊或焊接現場 制造。簡言之，熱電偶是現有的使用最廣泛的溫度傳感 器，由于測量系統執行參比端補償和軟件電壓到溫度轉 換的整個任務，因此使用熱電偶變得與連接一對電線一 樣容易。

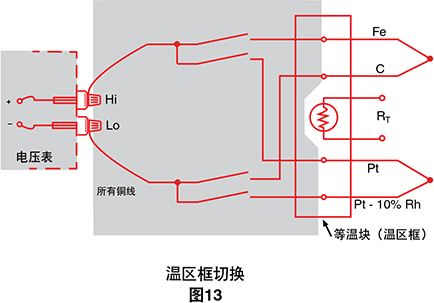

當我們需要監測大量數據點時，熱電偶測量變得尤其 方便。這通過對多個熱電偶元件使用等溫參比端來實現（見圖13）。

舌簧繼電器掃描器可將電壓表按順序連接到各種熱電 偶。無論選擇何種類型的熱電偶類型，所有電壓表和掃 描器導線都是銅的。事實上，只要知道每個熱電偶是什 么，我們就可以在同一等溫接線盒（通常稱為溫區框） 中混合使用各種類型的熱電偶，并在軟件中進行相應的 修改。接線盒溫度傳感器RT位于盒中心，從而將由于熱 梯度導致的誤差減至最低。

軟件補償是用于測量熱電偶使用最廣泛的技術。許多 熱電偶都在相同的塊上連接，銅導線在整個掃描器內使 用，并且該技術與所選的熱電偶類型無關。此外，當數 據采集系統與內置的溫區框配合使用時，我們只需如同 連接一對測試引線一樣連接熱電偶即可。所有轉換都通 過計算機執行。此技術的一個缺點是計算機需要少量額 外的時間來計算參比端溫度。為獲得最大速度，我們可 以使用硬件補償。

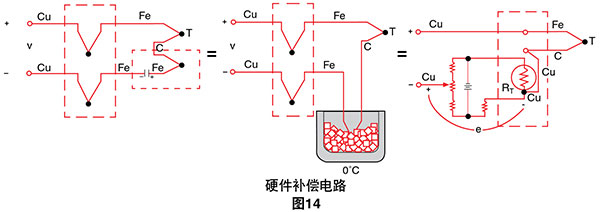

與軟件補償?shù)臏y(cè)量參比端溫度和計算其等效電壓不同 的是，我們可以插入一塊電池抵消參比端偏移電壓。此 硬件補償電壓和參比端電壓的組合等于0?C連接點的 電壓。

補償電壓e 是溫度傳感電阻RT的函數。電壓V現在參照 0?C，可直接讀取，并可以使用NBS表轉換成溫度。

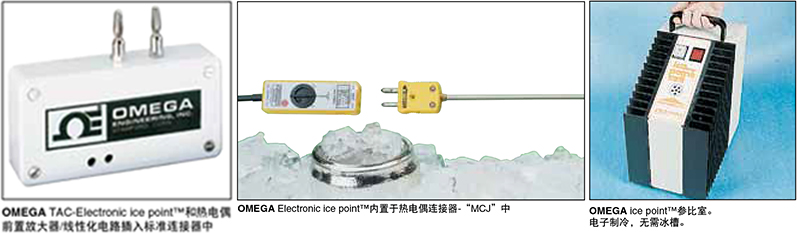

此電路的另一個名稱是電子冰點基準。6 這些電路可 與任何電壓表以及各種熱電偶配合使用。此技術的主要 缺點是每種單獨的熱電偶類型通常需要唯一的冰點基準 電路。

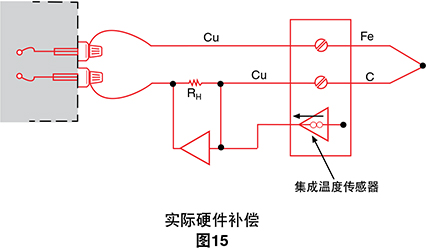

圖15顯示了可與舌簧繼電器掃描器配合使用以補償整 塊熱電偶輸入的實際冰點基準電路。塊中的所有熱電偶 必須為相同類型，但每塊的輸入可適配不同的熱電偶類 型，只需更改增益電阻即可。

硬件補償電路或電子冰點基準的優點是無需計算基準溫 度。這為我們節省了兩個計算步驟并使硬件補償溫度測 量比軟件補償測量更快一些。

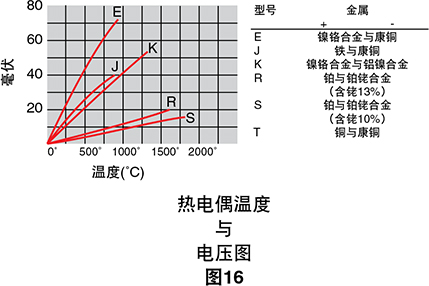

我們已使用硬件和軟件補償來合成冰點基準?，F(xiàn)在，我們只需讀取數字電壓表并將電壓讀數轉換成溫度即 可。遺憾的是，熱電偶的溫度與電壓關系不是線性的。 更常見的熱電偶輸出電壓被繪制為圖16中溫度的函數。 如果繪制的曲線斜率（塞貝克系數）與溫度如圖17中 所示，則很明顯熱電偶是非線性設備。

圖17中的水平線將表示常數α，換句話說，即線性設

備。我們注意到，K型熱電偶的斜率在從0?C到1000?C 的溫度范圍內接近常數。因此，K型可與倍增電壓表和 外部冰點基準配合使用以獲得適當精度的直接溫度讀 數。即溫度顯示僅涉及一個標度因子。 此過程與電壓表配合使用。

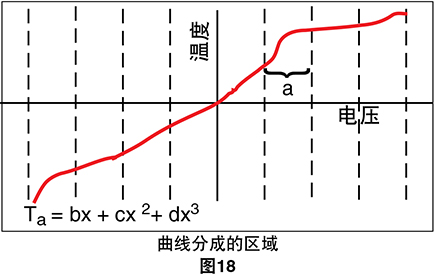

通過檢查塞貝克系數的變化，我們可以很容易地看 到，使用一個恒定的標度因子將限制系統的溫度范圍并 限制系統精度。通過讀取電壓表并查閱本手冊第172頁 上的（美國）國家標準局熱電偶表4可以得到更好的轉換 精度-見表3。 T = a₀ +a₁ x + a₂x² + a₃x³ . . . +a_nxⁿ

其中
T = 溫度
x = 熱電偶電動勢（以伏特為單位）
a = 每個熱電偶唯一的多項式系數
n = 多項式的最大階數

隨著n的增加，多項式的精度也會提高。代表性數字為 可實現± 1?C精度的n = 9?？稍谳^窄的溫度范圍內使用 較低階數的多項式以獲得更高的系統速度。

表4是用于將電壓轉換成溫度的多項式示例。數據可打 包供數據采集系統利用。計算機不會直接計算指數，而 是編程為使用嵌套的多項式形式以節省執行時間。快速 擬合的多項式在表4中所示的溫度范圍以外會降級，因此 不應在這些限制范圍之外推算。

mV	.00	.01	.02	.03	.04	.05	.06	.07	.08	.09	.10	mV
溫度單位為攝氏度(IPTS 1968)
0	0	0.17	0.34	0.51	0.68	0.85	1.02	1.19	1.36	1.53	1.7	0
0.10	1.70	1.87	2.04	2.21	2.38	2.55	2.72	2.89	3.06	3.23	3.40	0.10
0.30	5.09	5.26	5.43	5.60	5.77	5.94	6.11	6.27	6.44	6.61	6.78	0.30
0.40	6.78	6.95	7.12	7.29	7.46	7.62	7.79	7.96	8.13	8.30	8.47	0.40
0.50	8.47	8.63	8.80	8.97	9.14	9.31	9.47	9.64	9.81	9.98	10.15	0.50
0.60	10.15	10.31	10.48	10.65	10.82	10.98	11.15	11.32	11.49	11.65	11.82	0.60
0.70	11.82	11.99	12.16	12.32	12.49	12.66	12.83	12.99	13.16	13.33	13.49	0.70
0.80	13.49	13.66	13.83	13.99	14.16	14.33	14.49	14.66	14.83	14.99	15.16	0.80
0.90	15.16	15.33	15.49	15.66	15.83	15.99	16.16	16.33	16.49	16.66	16.83	0.90
1.10	18.48	18.65	18.82	18.98	19.15	19.31	19.48	19.64	19.81	19.97	20.14	1.10
1.20	20.14	20.31	20.47	20.64	20.80	20.97	21.13	21.30	21.46	21.63	21.79	1.20
1.40	23.44	23.60	23.77	23.93	24.10	24.26	24.42	24.59	24.75	24.92	25.08	1.40

	E型	J型	K型	R型	S型	T型
	含鎳10% 鉻(+) 與 康銅(-)	鐵(+) 與 康銅(-)	含鎳10%的鎳鉻合金(+) 與 含鎳l-5%(-) 鋁硅合金）	含銠13%的鉑銠合金(+) 與 鉑(-)	含銠10%的鉑銠合金(+) 與 鉑(-)	銅(+) 與 康銅(-)
	-100?C ~ 1000?C ± 0.5?C 9階	0?C ~ 760?C ± 0.1?C 5階	0?C ~ 1370?C ± 0.7?C 8階	0?C ~ 1000?C ± 0.5?C 8階	0?C ~ 1750?C ± 1?C 9階	-160?C ~ 400?C ±0.5?C 7階
a0	0.104967248	-0.048868252	0.226584602	0.263632917	0.927763167	0.100860910
a1	17189.45282	19873.14503	24152.10900	179075.491	169526.5150	25727.94369
a2	-282639. 0850	-218614.5353	67233.4248	-48840341.37	-31568363.94	-767345.8295
a3	12695339.5	11569199.78	2210340.682	1.90002E + 10	8990730663	78025595.81
a4	-448703084.6	-264917531.4	-860963914.9	-4.82704E + 12	-1.63565E + 12	-9247486589
a5	1.10866E + 10	2018441314	4.83506E + 10	7.62091E + 14	1.88027E + 14	6.97688E + 11
a6	-1. 76807E + 11		-1. 18452E + 12	-7.20026E + 16	-1.37241E + 16	-2.66192E + 13
a7	1.71842E + 12		1.38690E + 13	3.71496E + 18	6.17501E + 17	3.94078E + 14
a8	-9.19278E + 12		-6.33708E + 13	-8.03104E + 19	-1.56105E + 19
a9	2.06132E + 13				1.69535E + 20

溫度轉換公式： T = a₀ +a₁ x + a₂x² + . . . +a_nxⁿ

嵌套多項式形式： T = a₀ + x(a₁ + x(a₂ + x (a₃ + x(a₄ + a₅x)))) (5th order)
其中x以伏特為單位，T以?C為單位
NBS多項式系數

表4

高項式的計算對計算機來說是一項費時的任務。正 如我們之前提到的，我們可以為較小的溫度范圍使用低 次多項式來節省時間。在用于一個數據采集系統的軟件 中，熱電偶特性曲線分為八個區域，每個區域通過三次 多項式做近似處理。*

所有上述過程都假設熱電偶電壓可以精確輕松地進行測 量；但快速瀏覽表3可以看到，熱電偶輸出電壓實際上 非常小。檢查系統電壓表的要求：

熱電偶型號		塞貝克系數 (μV/?C) @ 20?C	DVM靈敏度(0.1?C) (μV)
E		62	6.2
J		51	5.1
K		40	4.0
R		7	0.7
S		7	0.7
T		40	4.0
所需的DVM靈敏度 表5

即使對于常見的K型熱電偶，電壓表也必須能夠分辨 4 μV才能檢測到0. 1?C的變化。此信號的量值是噪聲潛 入任何系統的開放入口。因此，儀器設計人員可利用多 項基本的噪聲抑制技術，包括樹形開關、常模過濾、積 分和保護。

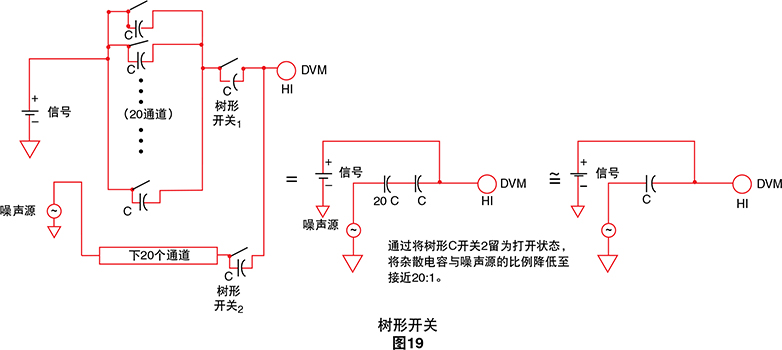

樹形開關-樹形開關是一種將掃描器通道分組整理的方 法，每組具有其自己的主開關。

如果沒有樹形開關，每個通道可以直接通過其雜散電 容發出噪聲。通過樹形開關，成組的并行通道電容在一 個樹形開關電容中串聯。由于降低了通道間電容，結果 大大減少了大型數據采集系統中的串?dāng)_。

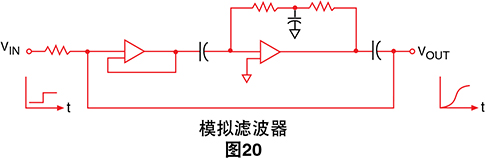

模擬濾波器-可在電壓表輸入端直接使用濾波器以減少 噪聲。這將顯著減少干擾，但會導致電壓表對階躍輸入 的響應更加緩慢。

積分-積分是一項模數轉換技術，從根本上均化整個線 路周期的噪聲；因此供電線路相關的噪聲及其諧波幾乎 可以消除。如果選擇的積分時間段小于積分線路周期， 則其噪聲抑制屬性會從根本上失效。

由于熱電偶電路覆蓋的長距離特別容易產生供電線路 相關的噪聲，因此建議使用積分模擬到數字轉換器來測 量熱電偶電壓。根據允許整個周期積分讀取速率為每秒 48個樣品的最近創新，積分是一項特別有吸引力的模數 轉換技術。

保護-保護是用于從高低測量導線常見的任何噪聲源M

（即從共模噪聲源）減少干擾的一項技術。

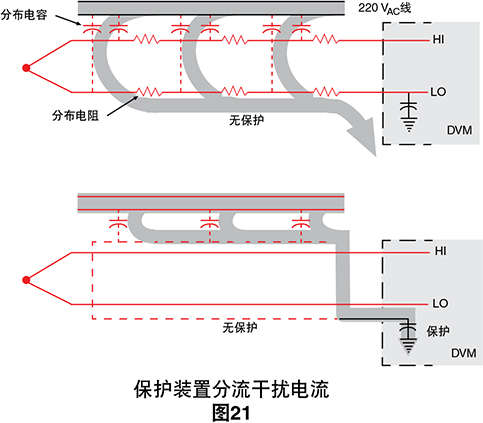

我們假設熱電偶線穿過的線管與220 Vac電源線相同。 電源線和熱電偶線之間的電容將產生約等于兩根熱電偶 線上量值的交流信息。此共模信號在理想電路中不成問 題，但電壓表并非理想電路。電壓表的低端子和安全接 地（殼體）之間有一些電容。電流會流經此電容并流經 熱電偶導線電阻，從而產生常模噪聲信號。保護裝置（ 物理上是包圍整個電壓表電路的浮動金屬盒）將連接到 包裹熱電偶線的屏蔽裝置，并用于分流干擾電流。

每個屏蔽的熱電偶連接點都可以直接接觸干擾源而沒 有任何不良影響，因?yàn)閽呙杵魃弦堰M(jìn)行布置，以針對每 個熱電偶通道單獨切換保護端子。將屏蔽裝置連接到保 護裝置的這一方法用于消除接地回路（通常在屏蔽裝置 接地時產生）。

dvm保護裝置對于消除熱電偶連接點與共模噪聲源直 接接觸時產生的噪聲電壓特別有用。

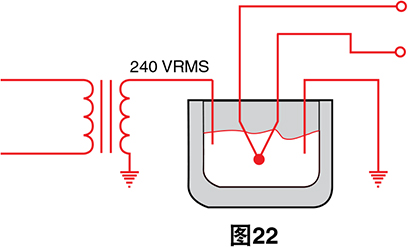

在圖22中，我們想要測量正由電流加熱的金屬液槽 中央的溫度。槽中央的電勢是120 V RMS。等效電路 如下：

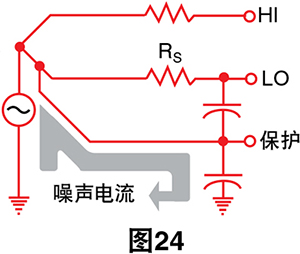

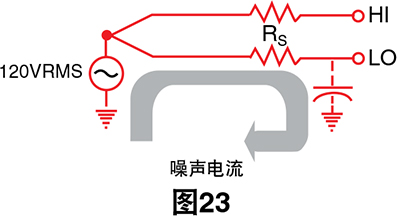

從dvm Lo端子到殼體的雜散電容會造成一個電流流經低 電平導線，這反過來會導致熱電偶Rs的串聯電阻間的噪 聲電壓下降。這個電壓直接出現在dvm Hi到Lo端子間， 并導致噪聲測量。如果我們使用保護導線直接連接到熱 電偶，則會明顯減少Lo導線中的電流。現在，噪聲電流 流經不影響讀數的保護導線：

請注意，我們也可以通過最大限度減小Rs來最大限度 減小噪音。我們使用線徑更大的熱電偶線（串行電阻更 ?。﹣?lái)實現這項操作。

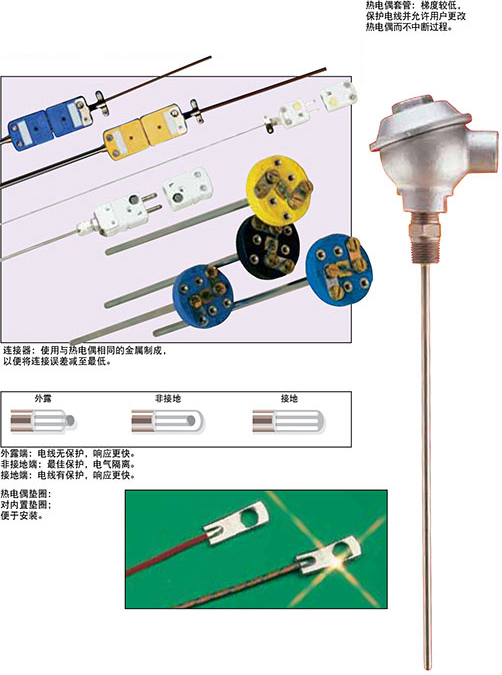

為了減少發生磁感應噪聲的可能性，熱電偶應以統一 的方式絞合。市場上可以買到的熱電偶延長線都是雙絞 線配置。

實用的預防措施-我們討論了參照端的概念、如何使用 多項式提取絕對溫度數據，以及要在數據采集系統中尋 找的內容來最大限度降低噪音的影響?，F(xiàn)在，讓我們來 了解一下熱電偶線本身。多項式曲線擬合依賴于完善的 熱電偶線；也就是說在執行溫度測量期間，熱電偶線必 須不能被失準?，F(xiàn)在我們將討論熱電偶溫度測量的一些 誤區。

除數據采集系統及其溫區框的指定精度以外，大多數 測量誤差可以追溯到以下主要來源之一：

1. 不良連接點連接
2. 熱電偶線的失準
3. 分流阻抗和電蝕作用
4. 熱分流
5. 噪聲和泄漏電流
6. 熱電偶規格
7. 記錄文檔

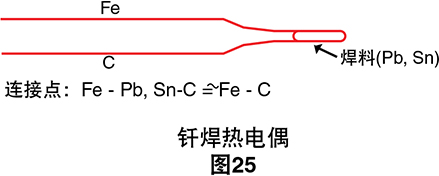

連接兩根熱電偶線有許多可接受的方法：釬焊、銀釬 焊、焊接等。熱電偶線釬焊在一起后，我們可在熱電偶 電路中插入第三種金屬，只要熱電偶兩端的溫度相同， 焊料應不會引起任何錯誤。焊料不會限制此連接點可承 受的最高溫度。要達到較高的測量溫度，必須焊接接 頭。但焊接并非一個可以輕率進行的過程。5過熱可能會 降低電線的性能，并且焊接電線的焊接氣體和空氣都可 能會擴散到熱電偶金屬中，從而更改其特性。困難在于 通過連接的兩種性質完全不同的金屬進行復合。商用熱 電偶在非常昂貴的機器上使用電容放電技術進行焊接以 確保均勻性。

當然，不良焊接會導致連接開路，這可在測量情況下 通過執行熱電偶開路檢查檢測出來。這是數據記錄器提 供的一種常見測試功能。盡管熱電偶開路是最容易檢測 到的故障，但它不一定是最常見的故障模式。

標定降級是一種比熱電偶開路嚴重得多的故障情況， 因?yàn)樗赡軙?huì)導致溫度讀數看起來正確。標定降級描述 無意中更改熱電偶線的物理結構以致其在指定的限制內 不再符合NBS多項式的過程。標定降級可導致大氣顆粒 擴散到金屬中（由極限溫度引起）。這可能由高溫退火 或冷加工金屬導致，即從線管中抽出電線或應變野蠻操 作或振動時產生的影響。退火可能會在經歷溫度梯度的 電線段內發生。

羅伯特莫法特在他的《Gradient Approach to Thermocouple Thermometry》中解釋說，熱電偶電壓 實際上是由包含溫度梯度的電線段生成的，而不一定是 由連接點生成的。9例如，如果有一個熱探頭位于金屬液 槽中，則將有兩個幾乎等溫的區域并且其中一個有較大 的梯度。

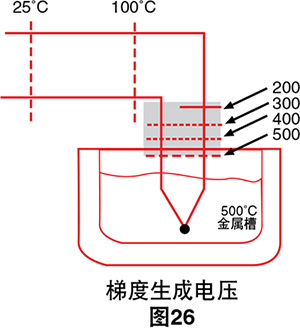

在圖26中，熱電偶連接點將不會產生輸出電壓的任何 部分。陰影部分是將產生幾乎整個熱電偶輸出電壓的部 分。如果發現此熱電偶的輸出由于老化或退火而出現漂 移，則單獨更換熱電偶連接點將無法解決該問題。我們 將不得不更換整個陰影部分，因?yàn)檫@是熱電偶電壓的 來源。

熱電偶線顯然無法完美制造；會有一些缺陷導致輸出 電壓誤差。這些不均勻性如果出現在急劇變化的溫度梯 度區域可能會尤其有破壞性。由于我們不知道電線內部 將會產生缺陷的位置，因?yàn)槲覀兡茏龅氖潜苊猱a(chǎn)生 急劇變化的梯度。通過使用金屬套管或仔細布置熱電偶 線可減小梯度。

高溫可能還會對熱電偶線絕緣體造成損害。絕緣電阻 可能會隨著溫度升高呈指數下降，甚至到產生虛擬連接 點的程度。7假設我們?cè)诟邷叵逻\(yùn)行完全開路的熱電偶

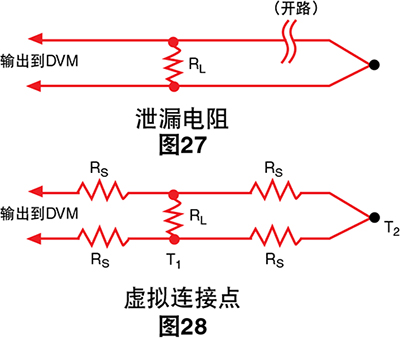

泄漏電阻RL可能足夠低以形成完整的電路，并為我們 提供一個不正確的電壓讀數?，F(xiàn)在，我們假設熱電偶并 非開路，但我們使用的是一段很長的小直徑電線。

如果熱電偶線很小，則其串聯電阻RS將相當高并且在 極端條件下RL < < RS。這意味著熱電偶連接點將顯示為 位于RL并且輸出將與T₁而不是T₂成正比。

高溫會對熱電偶線有其他不利影響。絕緣層內的雜質 和化學品可能會實際上擴散到熱電偶金屬中，導致溫度- 電壓依賴性偏離公布的值。在高溫下使用熱電偶時，應 仔細選擇絕緣層。通過選擇適當?shù)谋Ｗo(hù)性金屬或陶瓷護 套，可將大氣效應降至最低。

某些熱電偶絕緣層中使用的染料在存在水的情況下將 形成電解質。這將產生電蝕作用，得到的輸出比塞貝克 效應大幾百倍。應采取預防措施以屏蔽熱電偶線避免所 有惡劣的大氣和液體環境。

制成的熱電偶不能沒有質量。由于加熱任何質量都需 要能量，因此熱電偶將稍微改變其打算測量的溫度。如 果要測量的質量較小，則熱電偶自然必定很小。但使用 小直徑電線制成的熱電偶更容易受到污染、退火、應變 和并聯阻抗等問題的影響。要最大限度降低這些影響， 可以使用熱電偶延長線。市售的延長線主要用于覆蓋測 量熱電偶和電壓表之間的長距離。

延長線由塞貝克系數與特定熱電偶類型非常相似的金 屬制成。通常它的尺寸更大以便其串聯電阻不會在橫跨 長距離時成為影響因素。它還可以比非常小的熱電偶線 更容易穿過線管。延長線指定的溫度范圍通常比優質熱 電偶線低得多。除了提供實用的尺寸優勢以外，延長線 還比標準熱電偶線便宜。這對基于鉑的熱電偶來說尤其 實際。

由于延長線指定的溫度范圍較窄并且很可能會受到機 械應力，因此延長線的溫度梯度應保持在最低限度。根 據梯度理論，這可確保幾乎沒有任何輸出信號受延長線 影響。

噪聲-我們已經討論了線路相關的噪聲，因?yàn)樗c數據 采集系統有關。積分、樹形開關和保護技術可用于抵消 大多數線路相關的干擾。寬帶噪聲可通過模擬濾波器 抑制。

數據采集系統無法抑制的一種噪聲類型是由系統中的 直流泄漏電流導致的直流偏移量。盡管直流泄漏電流量 值足以導致顯著誤差的情況不常見，但應注意并防止其 出現的可能性，尤其是熱電偶線非常小而相關的串聯電 阻很高時。

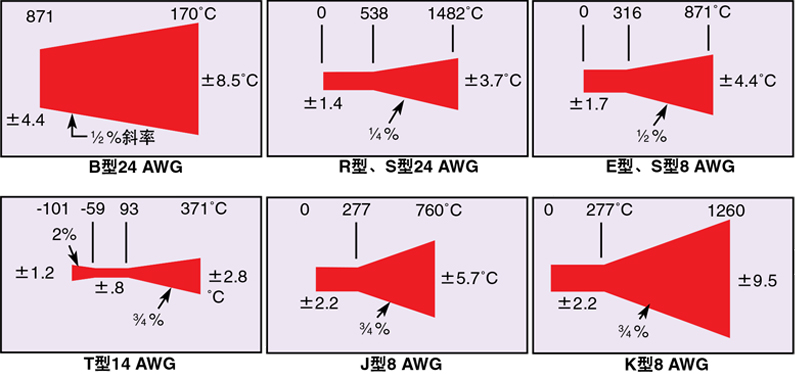

熱電偶線按照特定的規格制造，表明其符合NBS表的 標準。規格有時可通過校準電線（在已知的溫度進行測 試）來增強。連續線軸上的連續電線件通常會比指定的 公差更接近地跟蹤彼此，盡管其輸出電壓可能稍微遠離 絕對規格的中心。

如果是為了提高導線的基本規格而校準導線，更為迫 切的工作是需要具備上述所有條件以避免失準。

記錄文檔-說記錄文檔是電壓測量誤差的來源之一看 起來有些不合適，但實際上，熱電偶系統由于易于使用 而引入了大量數據點。海量的數據可能變得相當不易操 作。采用大量數據時，由于標錯線、使用錯誤的NBS曲 線等導致錯誤的可能性隨之增加。

由于通道號不斷變化，因此數據應按測量而不僅僅是 通道號進行分類。6有關任何指定測量以及如傳感器類 型、輸出電壓、典型值和位置之類的信息均可在一個數 據文件中進行維護。這可以在計算機控制下完成，也可 以僅僅通過填寫預先打印的表格來完成。無論如何維護 數據，都不應低估簡明系統的重要性，尤其是在開始復 雜的數據收集項目時。

我們已經提到過的大多數誤差來源在其溫度限制附近 使用熱電偶時會更加嚴重。在大多數應用中，不會經常 遇到這些情況。但我們?cè)诟邷?、惡劣的大氣環境中使用 小型熱電偶的情況將會怎樣？我們?cè)趺粗罒犭娕际裁?時候產生錯誤的結果？我們需要制定一套可靠的診斷 步驟。

通過使用診斷技術，R.P.里德已開發出一個優良的系統 用于檢測故障熱電偶和數據通道。10此系統的三個組件是 事件記錄、溫區框測試和熱電偶電阻歷史記錄。

事件記錄-第一個診斷根本不是測試，而是記錄可能甚 至遠程影響測量的所有相關事件。示例如下

3月18日事件記錄

10:43 電源故障
10:47 系統電源恢復
11:05 將M821改為K型熱電阻
13:51 新數據采集程序
16:07 M821似乎出現讀數錯誤

圖29

我們查看程序列表并發現被測量#M821使用J型熱電偶 并且我們的新數據采集程序?qū)⑵湟暈镴型。但通過事件記 錄，很明顯熱電偶M821被更改為K型，而該更改未輸入 到程序中。雖然大多數異常不會這么容易發現，但事件 記錄可為系統測量中不明更改的原因提供有價值的洞察。 這對于配置為測量幾百個數據點的系統尤其實際。

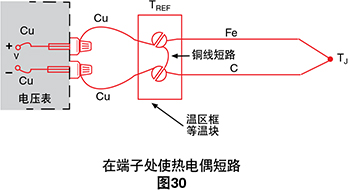

溫區框測試-溫區框是用于代替冰槽基準的已知溫度的 等溫接線盒。如果我們暫時將熱電偶直接在溫區框中 短路，則系統應讀取非常接近溫區框的讀數，即接近 室溫。

如果熱電偶導線電阻比并聯電阻高得多，則銅線分流 強制V = 0。在未短路的正常情況下，我們需要測量TJ， 而系統讀數為： V ? α (T_J - T_REF)

但對于功能測試，我們已使端子短路，以使V=0。因此 指示的溫度T’J為： 0 = α (T’_J - T_REF)
T’_J = T_REF

因此，對于V = 0的dvm讀數，系統將指示溫區框溫 度。首先我們觀察溫度T （強制與T 不同），然后 我們縮短銅線熱電偶，并確保系統指示溫區框溫度而 不是TJ。

這一簡單的測試確認控制器、掃描器、電壓表和溫區框 補償都正常運行。實際上，這一簡單的過程可測試除熱 電偶線本身以外的所有內容。

熱電偶電阻-熱電偶電路電阻的急劇變化可作為警告指 示器。如果繪制每組熱電偶線的電阻與時間曲線，我們 可以立即發現急劇電阻變化，這可能表示電線開路、由 于安裝故障電線短路、由于振動疲勞發生變化或許多故 障機制之一。

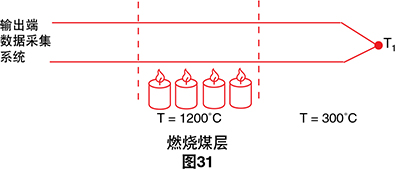

例如，假設我們有如圖31中所示的熱電偶測量。 我們想要測量已經點燃的地下煤層的溫度曲線。電線

經過高溫區域，然后進入冷卻器區域。我們測量的溫度

突然從300?C上升到1200?C。是煤層的燃燒區域轉移到 不同的位置，還是熱電偶絕緣層發生故障，因而導致熱 點的兩根電線之間短路？ 示例如下：

如果我們擁有熱電偶線電阻的連續歷史記錄，則可以 推斷出實際發生的事情。

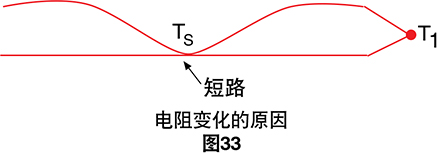

由于電線的電阻率隨著溫度變化而變化，因此熱電偶 的電阻自然隨時間變化。但電阻的突然變化表示有些錯 誤。在這種情況下，電阻會急劇下降，表示絕緣層發生 故障，有效地縮短了熱電偶回路。

連接點將測量溫度Ts而不是T₁。電阻測量為我們提供了 更多信息，有助于解釋標準熱電偶開路檢查檢測到的物 理現象。

測量電阻-我們大概檢查一下熱電偶線的電阻，如同進 行一次簡單的測量。但要記住，如果熱電偶產生電壓， 這個電壓可能會導致大的電偶測量誤差。測量熱電偶的 電阻類似于測量電池的內部電阻。我們可以使用稱為偏 置補償歐姆測量的技術來解決這個問題。

顧名思義，電壓表首先測量熱電偶偏移電壓而不應用 歐姆電流源。然后，歐姆電流源將打開并再次測量電阻 兩端的電壓。電壓表軟件會補償熱電偶的偏移電壓并計 算實際的熱電偶源電阻。

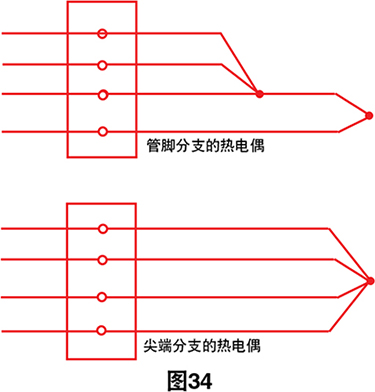

特殊熱電偶-在極端條件下，我們甚至可以使用診斷熱 電偶電路配置。尖端分支和管腳分支的熱電偶是四線熱 電偶電路，可以進行溫度、噪聲、電壓和電阻的冗余測 量以檢查線路完整性。其各自的優點在參考資料8中詳細 討論。

只有嚴苛的熱電偶應用才需要如此大量的診斷，但令 人欣慰的是，知道存在可用于確認重要熱電偶測量完整 性的過程。

總之，可通過以下預防措施改善熱電偶系統的完整性

• 使用不會從測量表面分流掉熱量的可能的最大線 徑導的線。
• 如果需要小線徑線，請僅在測量區域使用，并為 沒有溫度梯度的區域使用延長線。
• 避免可能會拉緊線的機械應力和振動。
• 使用長熱電偶線時，請連接屏蔽dvm保護端子的 線，并使用雙絞延長線。
• 避免急劇的溫度梯度
• 嘗試恰好在熱電偶線的額定溫度時使用該熱電 偶線。
• 使用防護型積分模數轉換器。
• 在惡劣的環境中使用適當?shù)淖o(hù)套材料來保護熱 電偶線
• 僅在溫度低且梯度小的區域內使用延長線。
• 保留熱電偶電阻的事件記錄和連續記錄。

塞貝克發現熱電現象的同一年，漢弗萊戴維爵士宣 布，金屬的電阻率表現出明顯的溫度依賴性。五十年 后，威廉西門子爵士提出使用鉑作為電阻溫度計中的元 件。他的選擇被證明是最合適的，正如鉑如今用作所有 高精度電阻溫度計中的主要元件。實際上，鉑電阻式溫 度檢測器15（或PRTD）如今被用作從氧點(-182.96?C) 到銻點(630.74?C)的內插標準。

鉑尤其適合此目的，因?yàn)樗軌蛟诔惺芨邷赝瑫r(shí)保持 出色的穩定性。作為一種貴金屬，它表現出對污染有限 的敏感度。

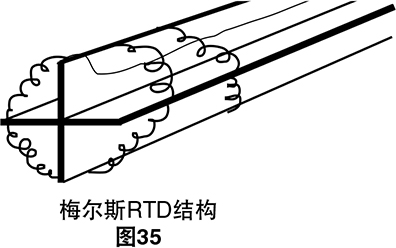

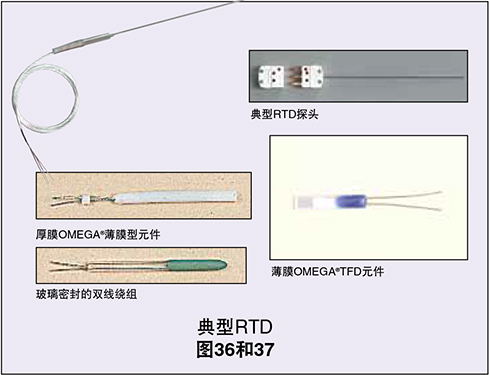

使用鉑的經典電阻式溫度檢測器(RTD)結構由C.H.梅 爾斯于1932年提出。12他將一個鉑螺旋線圈纏在一個交 叉的云母圈上并在一個玻璃管內安裝該組件。此結構將 電線上的應力減至最低，同時使電阻升至最高。

盡管此結構可以產生非常穩定的元件，但鉑和測量點 之間的熱接觸相當差。這會導致熱響應速度較慢。該結 構的脆弱限制了如今將其主要用作實驗室標準。

另一項實驗室標準取代了梅爾斯的設計。此設計是埃 文斯和伯恩斯提出的鳥籠元件。16鉑元件保持大部分不 受支撐，這使得它可以在因溫度變化膨脹或收縮時自由 移動。

應力誘導的電阻隨時間變化并且溫度因此降至最低， 而鳥籠成為最終的實驗室標準。由于不支持的結構和隨 后的振動敏感度，此配置對于工業環境來說仍然有些太 脆弱了。

更堅固的制造技術如圖37中所示。雙股鉑線纏繞在玻 璃或陶瓷線軸上。雙線繞組減小了線圈的有效封閉區 域，從而將電磁效應及其相關噪聲減至最低。一旦線纏 繞在線軸上后，組件隨即使用一層玻璃液密封。密封過 程確保了RTD將在極端振動情況下保持其完整性，但同 時也限制了鉑金屬在高溫下的膨脹。除非鉑和線軸的膨 脹系數完全匹配，否則隨著溫度的變化，電線上會產生 應力，導致應力誘導的電阻變化。這可能導致線電阻的 持久變化。

部分支持版本的RTD可提供鳥籠方法和密封螺旋結構 之間的折衷。其中一種方法是使用鉑螺旋結構穿過陶瓷 圓筒并通過玻璃料粘貼。這些設備將在中等嚴苛的振動 應用中保持出色的穩定性。

在最新的制造技術中，鉑或金屬-玻璃漿膜會沉積或 篩選到一個小的扁平陶瓷基體中，使用激光微調系統蝕 刻，然后進行密封。涂膜RTD可大幅減少裝配時間，并 且具有可增大指定尺寸設備的電阻這一更大的優勢。采 用該制造技術，設備本身的尺寸就可以做到很小，這表 示設備可以更快響應溫度的階躍變化。涂膜RTD不如手 工制造的同類產品穩定，但因其在規模和生產成本上的 決定性優勢正變得越來越流行。這些優勢會推動將來提 高穩定性所需的研究。

金屬-所有金屬都會對溫度的正變化產生正電阻變化。 這當然就是RTD的主要功能。正如我們很快將看到的 一樣，RTD電阻標稱值較大時系統誤差將被減至最低。 這意味著金屬線的電阻率較高。金屬的電阻率越低， 我們就必須使用越多的材料。

表6列出了常見RTD材料的電阻率

金屬 + -		電阻率 OHM/CMF （cmf = 圓密耳英尺）
金 Au		13.00
銀 Ag		8.8
銅 Cu		9.26
鉑 Pt		59.00
鎢 w		30.00
鎳 Ni		36.00
表6

由于其較低的電阻率，金銀很少用作RTD元件。鎢有 著相對較高的電阻率，但它保留用于非常高溫度下的應 用，因?yàn)樗鼧O其脆弱并且難以使用。

銅偶爾會用作RTD元件。其較低的電阻率強制要求元 件比鉑元件長，但其線性度和非常低的成本使其成為一種經濟的替代品。其溫度上限僅為約120?C。

最常見的RTD由鉑、鎳或鎳合金制成。經濟的鎳衍生 線可在有限的溫度范圍內使用。它們相當非線性，并且 往往會隨時間出現漂移。鉑顯然是實現測量完整性的理 想選擇。

鉑RTD的常用電阻值范圍，從鳥籠型RTD的10歐姆到 涂膜RTD的數千歐姆。一個最常用的值是100歐(0?C)。 鉑線的DIN 43760標準溫度系數是α = 0.00385。對 于100歐姆的線，這相當于+ 0.385 OHMS/?C (0?C)。 α的這個值實際上是從0?C到100?C的平均斜率。鉑電阻 標準中使用的化學上更純的鉑線的α值是+0.00392歐姆/ 歐姆/?C。

斜率和絕對值都是較小的數值，尤其是考慮到引至傳 感器的測量線可能為幾歐姆甚至幾十歐姆的事實。較小 的導線阻抗也可能對我們的溫度測量造成顯著誤差。

十歐姆的導線阻抗意味著10/0.385 ? 26?C的測量誤 差。即使導線的溫度系數也可能會造成測量誤差。避免 此問題的經典方法是使用電橋。

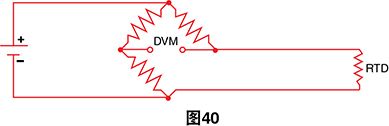

電橋輸出電壓是RTD電阻的間接指示。電橋需要四根 連接線、一個外部源以及三個零溫度系數的電阻。為避 免三個橋接完成的電阻與RTD承受相同的溫度，RTD將 通過一對延長線與電橋隔開：

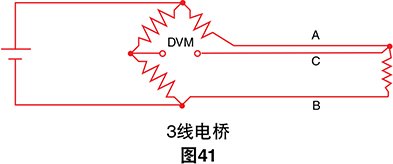

這些延長線會重新產生我們最初遇到的問題：延長線 的阻抗會影響溫度讀數。這一影響可通過使用三線電橋 配置減至最低：

如果線A和B長度完全匹配，則其阻抗影響將抵消，因?yàn)?它們位于電橋相反的分支中。第三根線C充當感應導線 并且不帶電流。

圖41中所示的惠斯通電橋在電阻變化和電橋輸出電壓 變化之間建立了非線性關系。這需要其他方程來將電橋 輸出電壓轉換為等效的RTD阻抗，合成RTD的已存在非 線性溫度-電阻特性。

4線電阻- 使用電流源及遠程感應數字電壓表的技術可 緩解與電橋有關的許多問題。

dvm讀取的輸出電壓與RTD電阻成正比，因此只需一個轉 換公式。三個橋接完成的電阻被一個基準電阻替換。數字 電壓表僅測量RTD兩端的壓降并且對導線的長度不敏感。

使用4線電阻的一個缺點是我們需要的延長線比3線電 橋多一根。如果我們注重溫度測量的精度，這只是很小 的代價

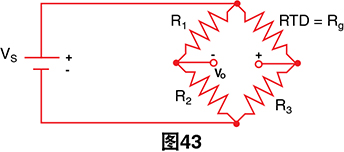

如果我們知道VS和VO，則可以計算出Rg，然后求解 溫度。通過R1 = R2構建的電橋的不平衡電壓Vo為： 很小 的代價

如果Rg = R3，則VO= 0并且電橋?qū)崿F(xiàn)平衡。這可以手動 完成，但如果我們不想手動進行電橋平衡，可以僅求解 VO形式的Rg：

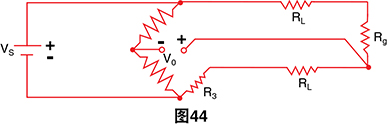

該表達式假定導線電阻為零。如果Rg的位置離3線配置 中的電橋有一段距離，則導線電阻RL將與Rg和R3串行。

我們?cè)俅吻蠼釸g：

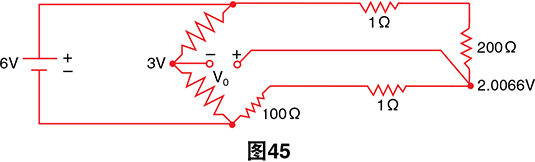

如果Vo較小（即電橋接近平衡），則誤差項較小。此 電路與應力表之類的設備可以很好地配合使用，從而只 更改電阻值幾個百分點，但RTD電阻隨溫度顯著變化。 假設RTD電阻為200歐姆，而電橋設計用于100歐姆：

由于我們不知道RL的值，因此必須使用公式，所以 得到：

正確的答案當然是200歐姆。即溫度誤差約為2.5?C。

除非您能夠?qū)嶋H測量RL的電阻或平衡電橋，否則基本 的3線技術并非使用RTD測量絕對溫度的精確方法。更 好的方法是使用4線技術。

RTD是比熱電偶更線性化的設備，但它仍需要曲線擬 合。Callendar-Van Dusen方程用于粗略估計RTD曲線已 有多年：^{11, 13}

其中：

R_T = 溫度為T時的電阻
R_o = T = 0?C時的電阻
α = T = 0?C時的溫度系數
（通常為+0.00392Ω/Ω/?C）
δ = 1.49（.00392 鉑的典型值）
β = 0 T > 0
0. 11（典型值）T < 0

系數α，β和δ的確切值通過在四個溫度測試RTD并求解 相關方程確定。為提供更精確的曲線擬合，這個熟悉的 方程在1968年由20次多項式取代。

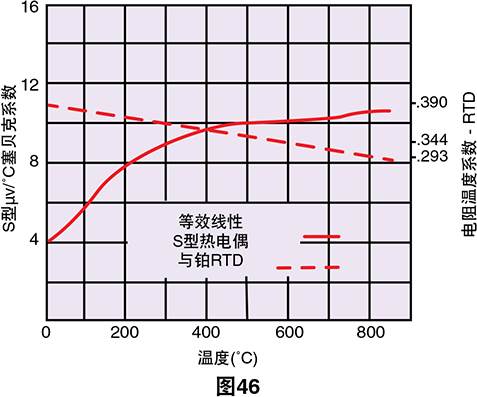

打印出此方程表明RTD是比熱電偶更線性化的設備：

適用于熱電偶的實用預防措施同樣也適用于RTD，即 使用屏蔽和雙絞線、使用適當?shù)淖o(hù)套、避免應力和急劇 變化的梯度、使用尺寸較大的延長線、保留良好的記錄 文檔和使用保護的積分dvm。此外，應遵從以下預防 措施。

結構-由于其結構，RTD在某種程度上比熱電偶更脆 弱，并且必須采取預防措施進行保護。

自動加熱-與熱電偶不同的是，RTD并非自供電。電流 必須經過設備才能提供可進行測量的電壓。電流會導致 RTD內的焦耳(I2R)加熱，從而更改其溫度。這一自動加 熱會導致出現測量誤差。因此，必須注意歐姆表提供 的測量電流的量值。自動加熱誤差的典型值為自由空氣 中 1?2?C/毫瓦。顯然，浸入導熱介質中的RTD會將其焦耳 熱量傳遞給介質，并且由于自動加熱導致的誤差將因此 減小。在自由空氣中上升1?C/毫瓦的同一RTD在以 1米/秒速率流動的空氣中僅上升1?10?C/毫瓦。6

要減小自動加熱引起的誤差，請使用仍可提供所需分 辨率的最小歐姆測量電流，并使用仍可提供良好響應時 間的最大RTD。顯然，這需要考慮折衷。

熱分流-熱分流是通過插入測量傳感器更改測量溫度 的行為。熱分流對于RTD來說比熱電偶問題更大，因?yàn)?RTD的物理體積比熱電偶大。

熱電動勢-RTD進行測量時，制成的鉑-銅連接可能會導致 熱偏移電壓。偏移補償歐姆技術可用于消除這一影響。

與RTD一樣，熱敏電阻也是溫度敏感的電阻。如果說 熱電偶是最通用的溫度傳感器而PRTD是最穩定的，則 最適合描述熱敏電阻的詞是敏感。在三種主要的傳感器 分類中，熱敏電阻表現出目前為止最大的隨溫度參數變 化

熱敏電阻通常由半導體材料制成。盡管可以使用正 溫度系數裝置，但大多數熱敏電阻都使用負溫度系數 (TC)；即其電阻隨著溫度升高而減小。負T.C.的大小可 以是每攝氏度幾個百分點，以便熱敏電阻電路能夠檢測 到溫度的微小變化，而使用RTD或熱電偶電路無法觀察 到這樣的變化。

我們?yōu)檫@一靈敏度提高付出的代價是損失線性度。熱 敏電阻是一個極端的非線性設備，它高度依賴于工藝參 數。因此，制造商無法將熱敏電阻曲線標準化到RTD和 熱電偶曲線的標準化程度。

單獨的熱敏電阻曲線可能非常接近通過使用

Steinhart-Hart 方程取得的近似：18

其中： T = 開氏度
R = 熱敏電阻的電阻
A,B,C = 曲線擬合常數

A、B和C通過在公布的數據曲線上選擇三個數據點并求 解三個聯立方程得出。選擇的數據點在熱敏電阻溫度范 圍標稱中心內的跨度不超過100?C時，此方程接近相當 顯著的±.02?C曲線擬合。

通過更簡單的方程可以達到更快一些的計算機執行 時間：

其中A、B和C可通過選擇三個(R,T)數據點并求解三個得 到的聯立方程再次得出。此方程必須在較窄的溫度范圍 內應用以便接近Steinhart-Hart方程的精度。

我們投入了大量努力開發接近線性特性的熱敏電阻。 這些通常是2或4線設備，需要極度匹配的電阻才能線性 化特性曲線?，F(xiàn)代數據采集系統及其計算控制器使這種 硬件線性化不再有必要。

熱敏電阻的高電阻率為其提供了獨特的測量?jī)?yōu)勢。使 用RTD無需四線電阻測量。例如，常見的熱敏電阻值為 5000歐姆(25?C)。通過典型T.C.的4%/?C，100歐姆的測 量導線電阻僅產生0.05?C的誤差。這一誤差因素比同等 RTD誤差小500倍。

缺點-由于是半導體，熱敏電阻比RTD或熱電偶更容易 在高溫下永久失準。熱敏電阻的使用通常限于幾百攝氏 度并且制造商會發出警告，長時間暴露在即使遠低于最 大工作限制的溫度下也將導致熱敏電阻偏離其指定的 公差。

熱敏電阻可制成非常小的尺寸，這意味著它們將快速 響應溫度變化。這還意味著其較小的熱質量使其特別容 易受自動加熱誤差的影響。

熱敏電阻比RTD或熱電偶脆弱得多，并且必須小心安 裝以避免破碎或連接分離。

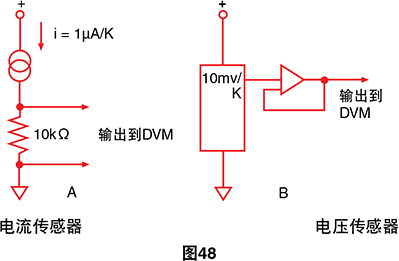

測溫法最近的創新是集成電路溫度傳感器。它在電壓 和電流輸出配置中均可用。兩者均提供與絕對溫度成線 性比例的輸出。典型值為1 μA/K和10 mV/K。

除了提供與溫度非常接近線性的輸出以外，這些設備 還共享熱敏電阻設備的缺點并因此具有有限的溫度范 圍。自動加熱和脆弱的問題同樣很明顯，并且它們需要 外部電源。

這些設備提供了一種方便的途徑，可以產生與溫度成 正比的模擬電壓。因此硬件熱電偶參比端補償電路中出 現了這樣的需求（見圖15）。

以下示例列出了根據經驗得出的熱電偶“定律”，對 于理解和診斷熱電偶電路很有用。

在鐵和康銅導線之間插入銅導線將不會改變輸出電壓 V，無論銅導線的溫度如何。電壓V是Fe-C熱電偶在溫度 為T₁時的電壓。

輸出電壓V將為Fe-C對在溫度為T時的電壓，不論是否對 任一測量導線應用外部熱源。

電壓V將為Fe-C熱電偶在溫度為T時的電壓，只要鉑線 的兩端為相同溫度。鉑線產生的兩個熱電偶（Fe-Pt和 Pt-Fe）相對作用。

所有上述示例假設測量線是均勻的；即沒有缺陷和 雜質。

多年來，我們已開發出特定的熱電偶對合金來解決獨 特的測量問題。較常見的熱電偶特性在此處討論。

我們將使用的術語標準線誤差是指《ASTM標準年鑒》中發布的常見商用規格。它表示實際熱電偶輸出電壓與 NBS專題論文125的表中預測的電壓之間允許的偏差。

貴金屬熱電偶-貴金屬熱電偶（B型、R型和S型）都是 鉑或鉑-銠熱電偶，因此共享許多相同的特性。

擴散-高溫下的金屬蒸汽擴散可以輕易改變鉑線的校 準；因此，鉑線應僅在非金屬護套（例如高純度氧化 鋁）內使用。此規則的一個例外是鉑制成的護套，但 此選件非常昂貴。

穩定性-基于鉑的對是目前所有常見熱電偶中最穩定 的。S型如此穩定以致被指定為銻點(630.74?C)與金點 (1064.43?C)之間溫度校準的標準。

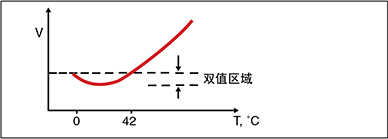

B型-B型對是唯一表現出雙值不確定性的常見熱電偶。

由于雙值曲線和低溫下極低的塞貝克系數，B型在低 于50?C時幾乎無效。由于輸出接近零（從0?C到42?C），因此B型的唯一優點是只要溫度介于0?與40?C之間，參比端溫度幾乎無關緊要。當然，測量連接點溫度通常 都非常高。

與貴金屬熱電偶不同，這些基本金屬對沒有特定的化學 成分?？梢允褂媒饘俚娜我饨M合，這可產生標準線誤差 范圍內的電壓-溫度曲線擬合。并且會帶來一些非常有 趣的金屬組合。例如康銅，它根本不是一個具體的金屬 合金，而是整個銅鎳合金系列的通用名稱。不可思議的 是，T型（銅-康銅）熱電偶中使用的康銅與Ｊ型（鐵- 康銅）對中使用的康銅是不一樣的。3

E型-盡管不指定低于0?C的E型標準線誤差，但E型熱電 偶非常適合低溫測量，因?yàn)樗惪讼禂?shù)高(58 μV/?C)、 導熱性低并且耐腐蝕。

E型的塞貝克系數大于所有其他標準對，使其對于檢 測較小的溫度變化非常有用。

J型-J型對中的正極元件鐵是一種便宜的金屬，很少以 純凈的形式制造。J型熱電偶由于鐵中的雜質而一致性 特性較差。即使如此，由于其塞貝克系數高并且價格 低，J型對仍然很受歡迎。

J型對應切勿在超過760?C時使用，因?yàn)橥蝗坏拇判?轉變可導致即使儀器冷卻后仍存在的失準。

T型-這是公布的標準線誤差適用于溫度區域低于0?C 的唯一對；但E型實際上更適合非常低的溫度，因?yàn)槠?塞貝克系數較高并且導熱性較低。

T型獨特的區別在于有一根銅導線。這在溫差均為預期 的專門監測情況下可能成為一個優點。

優點是銅熱電偶導線與dvm端子是同一種金屬，因此 不必進行導線補償。

K型與鎳鉻硅電偶合金 - 鎳鉻硅熱電偶（即N型）與 K型類似，但設計為將傳統鎳鉻-鎳鋁組合中的某些不穩 定性減至最低。合金含量的變化提高了500?C時發生的 有序/無序變化，正極元件中更高的硅含量提高了高溫下 的耐氧化性。特性曲線的完整說明在NBS專題論文161 中發布。¹⁴

鎢-鎢-錸熱電偶通常在高溫的缺氧或真空環境中使用， 但由于高反應率而從不在氧化氣體中使用。純鎢在加熱 超過其再結晶溫度（約1200?C）時會變得非常脆弱。為 使導線更容易操作，在兩個熱電偶分支中都使用了錸合 金。G型（鎢與含錸26%的鎢錸合金）、C型（含錸5% 的鎢錸合金與含錸26%的鎢錸合金）和D型（含錸3%的 鎢錸合金與含錸25%的鎢錸合金）熱電偶可作為裸線形 式以及完整的探頭組件提供。所有材料都符合公布的誤 差限。

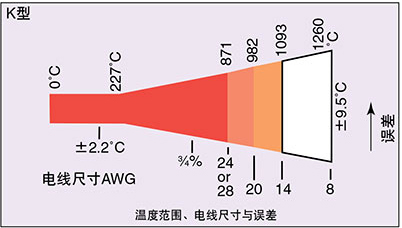

在高溫下，尺寸較小的 熱電偶線受擴散、雜質 和不均勻性的影響比大 尺寸線大得多。標準線 誤差體現了這一關系。請注意，每種NBS線誤 差規格都帶有電線尺寸。貴金屬熱電偶（B、R和S）明顯 出于成本原因指定為小尺寸(24 ga.)線

AWG	DIA, MILS	DIA, mm
8	128	3.3
10;	102	2.6
12	81	2.1
14	64	1.6
16	51	1.3
18	40	1
20	32	0.8
22	25	0.6
24	20	0.5
26	16	0.4
28	13	0.3

型號	金屬 + -	J標準色碼 + -	兩英尺 20 AWG	塞貝克系數S ( V/?C) @ T (?C)	?C標準線誤差 （見附錄B）	NBS指定的材料范圍? (?C)
B	含銠6%的鉑銠合金 含銠30%的鉑銠合金	–	0.2	6 600	4.4到8.6	0到1820*
E	含鉻10%的 鎳鉻合金 康銅	紫 紅色	0.71	58.5 0	1.7到4.4	-270到1000
J	鐵 康銅	白色 紅色	0.36	50.2 0	1.1到2.9	-210到760
K	含鉻10%的鎳鉻合金 鎳	黃色 紅色	0.59	39.4 0	1.1到2.9	-270到1372
N (AWG 14)	鎳鉻硅合金 鎳硅合金	–	–	39 600	–	0到1300
N (AWG28)	鎳鉻硅合金 鎳硅合金	–	–	26.2 0	–	-270到400
R	含銠13%的鉑銠合金 鉑	–	0.19	11.5 600	1.4到3.8	-50到1768
S	含銠10%的鉑銠合金 鉑	–	0.19	10.3 600	1.4到3.8	-50到1768
T	銅 康銅	藍色 紅色	0.30	38 0	0.8到2.9	-270到400
W-Re	含錸5%的鎢錸合金 含錸26%的鎢錸合金	–	–	19.5 600	–	0到2320
* B型雙值低于42?C - 指定的曲線擬合僅在130?C以上 ? 材料范圍適用于8 AWG線；隨著電線尺寸減小而縮小
