RTD案例研究

簡介

太平洋西北部的一個環境研究小組對冬季冰凍線進行了廣泛的調查。這需要在各種土壤類型的不同深度進行地下溫度測量。這些極為偏遠的地點缺乏電力供應。

問題

在每個測量地點，研究小組計劃將保護管插入土壤中10英尺深度處。他們需要將許多溫度傳感器放入管內并獲得不同高度的讀數。與傳感器配合使用的溫度計必須輕到足以方便攜帶、具有大顯示屏，并可以方便地在不同溫度傳感器之間切換。為保證安全、干燥運輸和操作，溫度計將需要耐候性殼體。

解決方案

每個不銹鋼保護管內都會安裝一組電阻溫度檢測器(RTD)，并將導線伸出管頂部。電線端接到一個標準SUB-D型連接器中，從而快速連接到便攜式讀數設備。在這種情況下，OMEGA的客戶工程技術人員會選擇手持式數字溫度計。

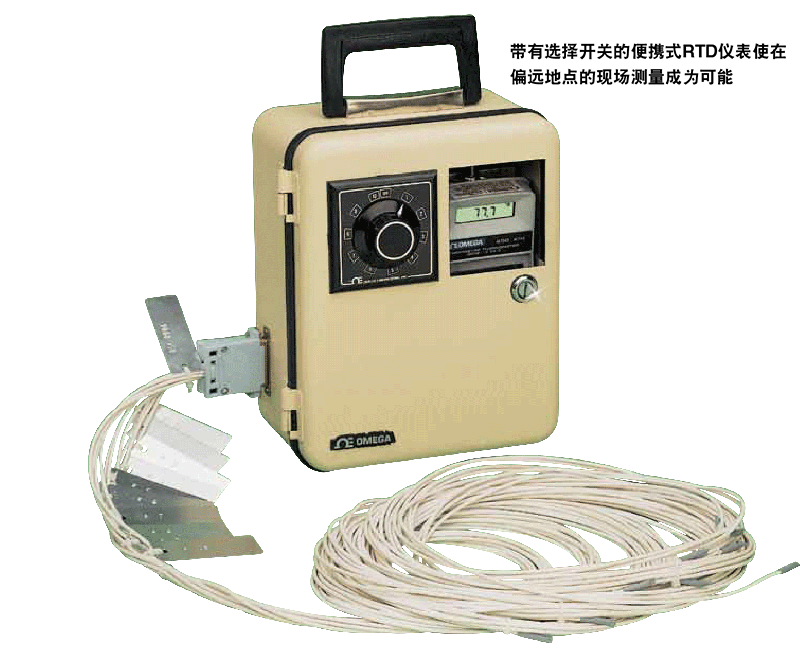

帶有選擇開關的便攜式RTD儀表使在偏遠地點的現場測量成為可能下一個挑戰是使溫度計可在耐候性殼體外部進行操作。答案無疑技術含量很低但卻極具成本效益，即使用Velcro尼龍搭扣將溫度計安裝到殼體內嵌入殼體壁的視窗后。連接至溫度計的選擇開關安裝在殼體上的視窗旁，而來自RTD探頭組的對接連接器從側面進入殼體。現在，研究小組可以通過一個完全保護的讀數設備監控管中每個RTD傳感器的溫度，該設備可輕松從一個地點轉移到另一個地點。在OMEGA的幫助下，最初看起來非常復雜昂貴的提議現在變成一個簡單、經濟和高度可靠的現場測量系統。

什么是電阻溫度檢測器？

作為溫度傳感領域一項比較新的開發成果，RTD準確性高，而且穩定性和可重復性也很卓越。因?yàn)橄鄬Χ裕€不受電噪聲的影響，所以在電機和自動化設備可能會干擾傳感器讀數的工業環境中能發揮很大功用。RTD的另一個優點是設計緊湊，它通常能夠安放在因空間限制而無法放置其他類型探頭的地方。

標準的RTD元件由用陶瓷或玻璃芯體纏繞的細線組成。該元件由鉑（最準確）、鎳、銅以及已經確定各溫度條件下電阻值的某些其他純材料制成。該元件的電阻值隨溫度的變化是可預測的，因而能產生十分可靠的測量結果。由于RTD元件可能是易碎品，因此通常置于護套探頭內加以保護。

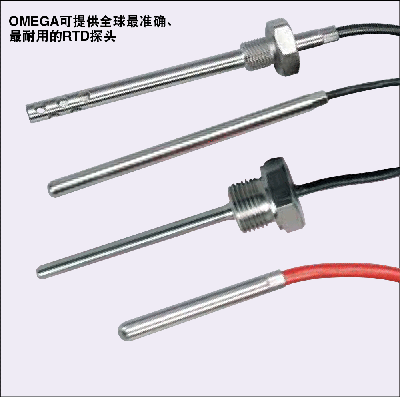

OMEGA提供各種RTD配置，而且讓OMEGA倍感驕傲的是公司能生產全球經過最徹底的測試、最準確并且最耐用的探頭。

RTD探頭的導線配置

元件

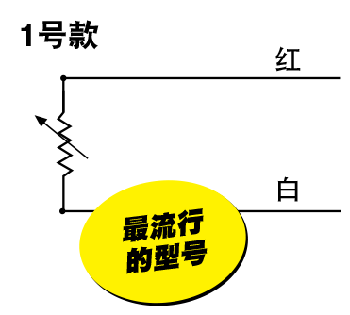

導線配置1提供了與傳感器各端的單向連接。這種構造適用于導線的工作電阻可能被視為電路中的一個附加常量的情況，特別是因環境溫度變化而導致的導線電阻變化可能被忽略的情況。
注：探頭和延長線的電阻會增加傳感器的電阻，并會增大測量值。

元件

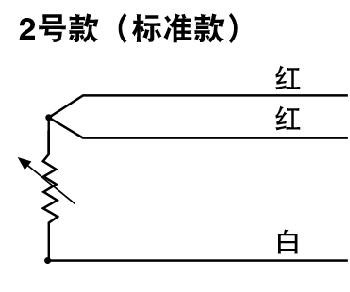

導線配置2提供了與傳感器一端的單向連接以及與傳感器另一端的雙向連接。連接到僅接受三線輸入的儀器后，可以補償導線電阻以及溫度變化引發的導線電阻變化。這是最常用的配置。

元件

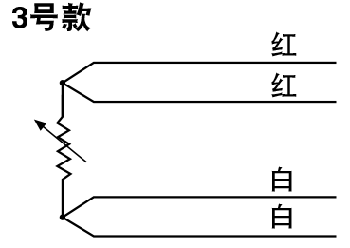

導線配置3提供了與傳感器各端的雙向連接。這種構造適用于精度最高的測量。

LEAD RESISTANCE LOOP

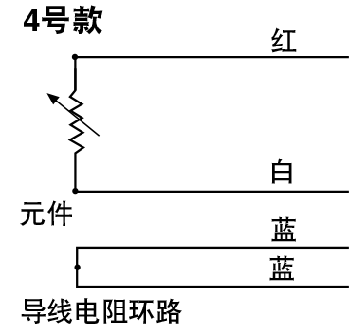

導線配置4類似于導線配置3，不同之處在于配置4單獨提供了一對環路形式的電線，以補償導線電阻以及環境溫度變化引發的電阻變化
